Pengaruh Variasi Kandungan karbon Terhadap Uji Tarik Besi Beton ulir D13 hasil Proses Thermo Mechanical Treatment (SNI 2017) di PT UNIVERSAL STEELINDO DINAMIKA

Ari Ardiansyah, Firman and Rijanto, Ahmad and Dyah, Atika Isnaining, 0712049502 (2025) Pengaruh Variasi Kandungan karbon Terhadap Uji Tarik Besi Beton ulir D13 hasil Proses Thermo Mechanical Treatment (SNI 2017) di PT UNIVERSAL STEELINDO DINAMIKA. Bachelor thesis, Universitas Islam Majapahit.

	Text Abstrak.pdf Restricted to Registered users only Download (457kB) | Request a copy

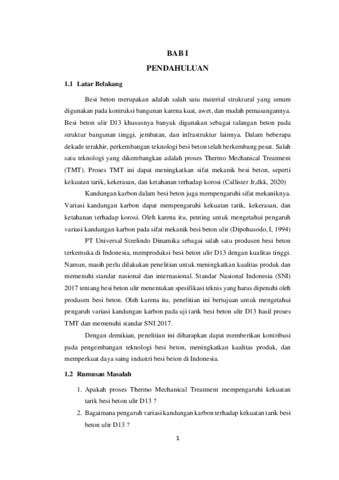

Preview	Text bab 1.pdf Download (48kB) | Preview
	Text bab 2.pdf Restricted to Registered users only Download (1MB) | Request a copy
	Text bab 3.pdf Restricted to Registered users only Download (273kB) | Request a copy
	Text bab 4.pdf Restricted to Registered users only Download (1MB) | Request a copy

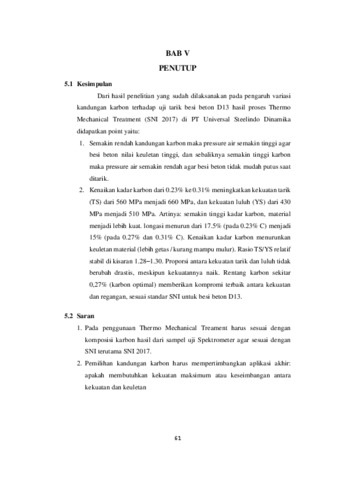

Preview	Text bab 5.pdf Download (109kB) | Preview
	Text Daftar Pustaka.pdf Restricted to Registered users only Download (111kB) | Request a copy
	Text Lampiran.pdf Restricted to Registered users only Download (941kB) | Request a copy

Abstract

Dalam beberapa dekade terakhir, perkembangan teknologi besi beton mengalami perkembangan yang sangat pesat. Salah satu teknologi yang dikembangkan adalah proses Thermo Mechanical Treatment (TMT). Proses TMT dapat meningkatkan sifat mekanik besi beton, seperti kekuatan tarik, kekerasan, dan ketahanan terhadap korosi. Kandungan karbon dalam besi beton juga mempengaruhi sifat mekaniknya. Penelitian ini dilakukan di PT Universal Steelindo Dinamika yang bertempat di Ngoro Mojokerto dan bertujuan untuk menganalisis pengaruh variasi kandungan karbon terhadap kekuatan tarik besi beton ulir D13. Metode eksperimen digunakan untuk mengetahui pengaruh variasi kandungan karbon rendah <0,25%, sedang 0,25%-0,30% dan tinggi >0,30% terhadap uji tarik besi beton D13 setelah melalui proses Thermo Mechanical Treatment. SNI 2017 adalah standart yang menjadi acuan untuk produksi besi beton di Indonesia. Hasil dari penelitian ini didapatkan nilai uji tarik setelah proses Thermo Mechanical Treatment pada karbon rendah 0,23% untuk kekuatan tariknya sebesar 560 Mpa sedangan untuk karbon sedang 0,27% menghasilkan kekuatan tarik sebesar 590 Mpa dan untuk karbon tinggi nilai kekuatan tariknya sebesar 660 Mpa. Pada penelitian ini dapat disimpulkan bahwa semakin tinggi karbon semakin besar kekuatan tariknya. Namun, material getas mudah putus dan nilai keuletan sangat rendah.

Actions (login required)

View Item
